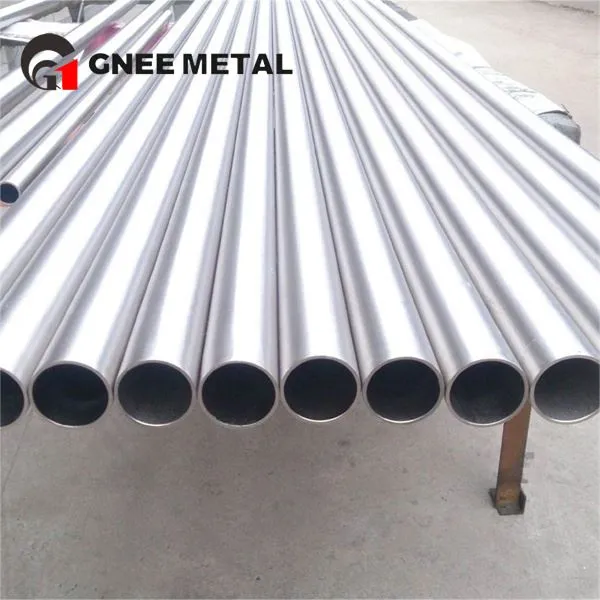

ASTM B338 cijevi od legure titana
Ova specifikacija pokriva 28 razreda bešavnih i zavarenih cijevi od legure titana za površinske kondenzatore, isparivače i izmjenjivače topline.
Opis
Što je ASTM B338?
ASTM B338 je primarna međunarodna specifikacija koja pokriva bešavne i zavarene cijevi od titana i titanovih legura koje se koriste u površinskim kondenzatorima, isparivačima i izmjenjivačima topline.
Trenutna aktivna verzija je ASTM B338-17(2021), koja uključuje 28 različitih vrsta titana i legura titana. Ovaj je standard tehnički ekvivalentan standardu ASME SB-338, što znači da cijevi certificirane prema standardu ASTM B338 također ispunjavaju zahtjeve kodeksa ASME za kotlove i tlačne posude, što omogućuje dvostruku certifikaciju za šire industrijske primjene.
| Razred | UNS oznaka | Opis materijala |
|---|---|---|
| 1. stupanj | R50250 | Nelegirani titan |
| 2. stupanj | R50400 | Nelegirani titan |
| Ocjena 2H | R50400 | Nelegirani titan (58 ksi min UTS) |
| 3. stupanj | R50550 | Nelegirani titan |
| 7. razred | R52400 | Nelegirani Ti + 0.12-0.25% Pd |
| Razred 7H | R52400 | Nelegirani Ti + Pd (58 ksi min UTS) |
| 9. razred | R56320 | Ti-3Al-2,5V legura |
| 11. razred | R52250 | Nelegirani Ti + 0.12-0.25% Pd |
| 12. razred | R53400 | Ti-0,3Mo-0,8Ni legura |
| 13. razred | R53413 | Legura Ti-0,5Ni-0,05Ru |
| 14. razred | R53414 | Legura Ti-0,5Ni-0,05Ru |
| 15. razred | R53415 | Legura Ti-0,5Ni-0,05Ru |
| 16. razred | R52402 | Nelegirani Ti + 0.04-0.08% Pd |
| Razred 16H | R52402 | Nelegirani Ti + Pd (58 ksi min UTS) |
| 17. razred | R52252 | Nelegirani Ti + 0.04-0.08% Pd |
| 18. razred | R56322 | Ti-3Al-2,5 V + 0.04-0.08% Pd |
| 26. stupanj | R52404 | Nelegirani Ti + 0.08-0.14% Ru |
| Stupanj 26H | R52404 | Nelegirani Ti + Ru (58 ksi min UTS) |
| 27. stupanj | R52254 | Nelegirani Ti + 0.08-0.14% Ru |
| 28. stupanj | R56323 | Ti-3Al-2,5 V + 0.08-0.14% Ru |
| Ocjena 30 | R53530 | Legura Ti-0,3Co-0,05Pd |
| 31. stupanj | R53532 | Legura Ti-0,3Co-0,05Pd |
| Ocjena 33 | R53442 | Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr |
| Ocjena 34 | R53445 | Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr |
| Ocjena 35 | R56340 | Ti-4,5Al-2Mo-1,6V-0,5Fe-0,3Si |
| Ocjena 36 | R58450 | Ti-45Nb legura |
| Ocjena 37 | R52815 | Ti-1.5Al legura |
| Ocjena 38 | R54250 | Ti-4Al-2,5V-1,5Fe legura |
| Ocjena 39 | R53390 | Legura Ti-0,25Fe-0,4Si |
Bešavni u odnosu na zavareni: koji biste trebali navesti?
| Parametar | Bešavna titanijska cijev | ASTM B338 zavarena titanska cijev |
|---|---|---|
| Proces proizvodnje | Rotacijsko bušenje + hladno valjanje | Valjanje trake + kontinuirano zavarivanje |
| Tolerancija debljine stijenke | ±10% tipično | ±5% tipično (dosljednije) |
| Ograničenje duljine | Ograničeno težinom gredice | Neograničeno (dužine namotaja ili rezanja) |
| Indeks troškova (2. stupanj) | 1,00 (osnovna linija) | 0,75–0,85 (15–25% niže) |
| Dostupnost (OD < 50,8 mm) | 6-8 tjedana | 3–4 tjedna |
Zavarene cijevi sada su standard za izmjenjivače topline-hlađene morskom vodom u rasponu OD od 12,7 mm do 38,1 mm, pod uvjetom da je zavar uklonjen (hladno vučen) i 100% ispitano vrtložnim strujama prema ASTM E426 ili E309.
Zahtjevi za obavezno testiranje i certifikaciju
| Test | Frekvencija | Kriteriji prihvaćanja |
|---|---|---|
| Ispitivanje zatezanjem | 1 po lotu | Po tablici nagiba (UTS, YS, istezanje) |
| Test spljoštenja | 2 tube po lotu | Nema pukotina |
| Flare test | 2 tube po lotu | Bez pukotina (samo bez šavova) |
| Test prirubnice | 2 tube po lotu | Nema pukotina (samo zavareno) |
| Ne-destruktivni test | 100% | Vrtložna struja ili ultrazvuk prema ASTM E426/E213 |
| Hidrostatsko ispitivanje | 100% | Alternativa NDT-u ako je dogovoreno |
ASTM B338 u odnosu na ASME SB-338: Koja je razlika?
Tehnički: Nema.
ASME SB-338 identičan je ASTM B338 u kemijskim, mehaničkim i zahtjevima za ispitivanje. Jedina razlika je referenca nadležnosti.
ASTM B338 se navodi u općim industrijskim specifikacijama (nafta i plin, desalinizacija, energija).
ASME SB-338citira se u ASME Odjeljku VIII, Diviziji 1 kodeksa tlačnih posuda.
Naša tvornica
Naša tvornica specijalizirana je za preciznu proizvodnju ASTM B338 cijevi od legure titana, integrirajući više od 18 godina iskustva u bešavnim i zavarenim cijevima od titana za globalne izmjenjivače topline, desalinizaciju i offshore aplikacije. Opremljeni naprednim mlinovima za hladno valjanje, automatiziranim linijama za plazma zavarivanje i 100%-nutarnjim NDT mogućnostima-uključujući ispitivanje vrtložnim strujama i ultrazvukom-osiguravamo potpunu sljedivost od sirove titanijske trake ili trupca do gotove cijevi. Sva proizvodnja je dvostruko-certificirana prema ASTM B338 i ASME SB-338, s izvješćima o ispitivanju mlina za svaku seriju. Od komercijalne čistoće 2. stupnja do visokoučinkovitih legura razreda 7, 9 i 12, isporučujemo dosljednu kvalitetu, konkurentna vremena isporuke i tehničku podršku za proizvođače originalne opreme i inženjerske izvođače širom svijeta.
Naš tim
Naš tim se sastoji od vrlo iskusnih metalurga, inženjera za zavarivanje i stručnjaka za proizvodnju s desetljećima kombinirane stručnosti u proizvodnji titanskih cijevi i osiguranju kvalitete. Od pregleda sirovina do konačnog ne-destruktivnog ispitivanja, svaki je član predan preciznosti, sljedivosti i stalnom poboljšanju. Blisko surađujemo s kupcima tijekom faze specifikacije kako bismo preporučili najisplativiju-razred i proizvodnu metodu, a naši inženjeri tehničke prodaje pružaju-podršku u stvarnom-vremenu za Zahtjeve za ponudu, inspekcije treće-strane i projektnu dokumentaciju. Bilo da se radi o standardnoj narudžbi kondenzatorske cijevi Grade 2 ili prilagođenom zahtjevu legure s malim tolerancijama, naš tim isporučuje pouzdana rješenja, na vrijeme i prema certifikatu.
